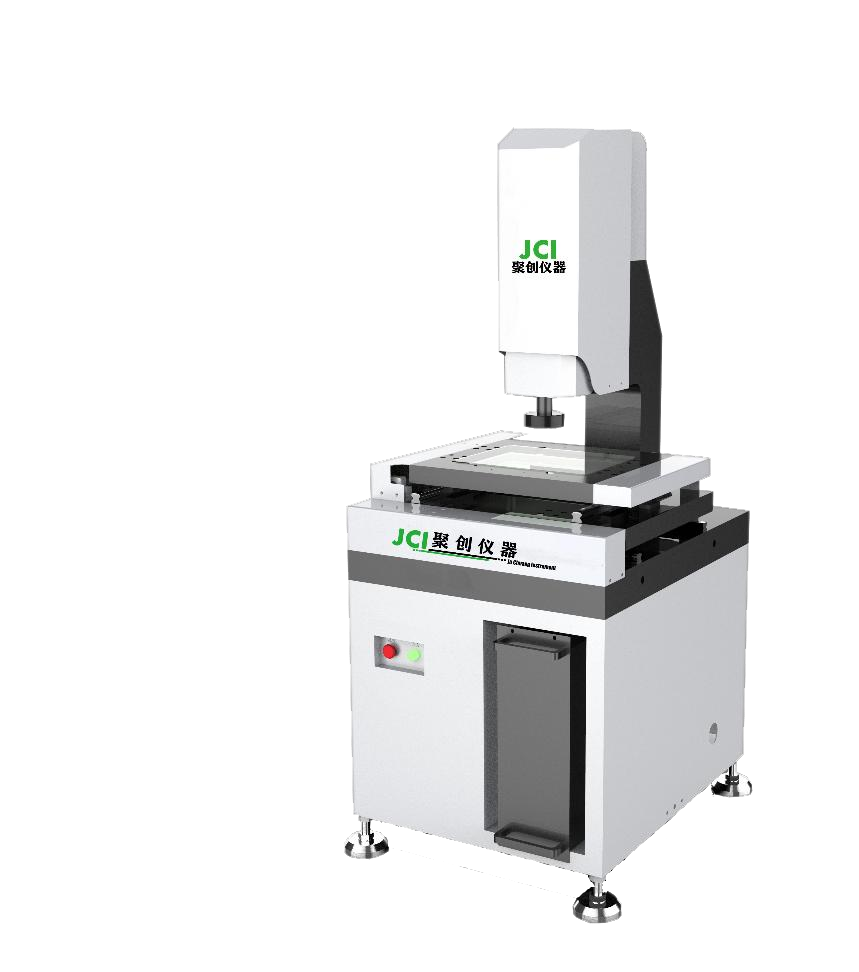

二维影像测量仪的作用及原理

影像测量仪，行业上又叫影像式精密测绘仪。简单的说就是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。采用非接触式的光学测量，其主要的结构部件包含以下几种。

CCD摄像

CCD是一种半导体器件，能够将光信号转变成电信号，经外部采样放大及模数转换电路,转换成数字图像信号。CCD上植入的微小光敏物质称作像素，一块CCD上包含的像素数越多，其提供的画面分辨率也就越高，其是影像测量仪十分重要的图像传感器。

光栅尺

光栅尺是影像测量仪的位移传感器，利用光栅的光学原理工作的测量反馈装置，可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。

光源系统

光源对于光学影像技术来说也是一个很重要的因素，不同的光源有各自不同的用途，在影像测量仪中主要有同轴光、轮廓光、表面光三种光源系统。针对工件的不同，尺寸检测不同，精度要求不同，都需要找到到合适的光源，才能对镜头成像的清晰度才有保障。

伺服电机

伺服电机是影像测量仪伺服系统中，控制机械元件运转的发动机，是一种补助马达间接变速装置。伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。

影像仪工作原理

影像仪是利用同轴光，轮廓光，及表面光照明后，经过变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，在利用软件命令获取所需元素，在显示器上产生的图像对被测工件进行测量，并通过工作台带动光栅尺，在X、Y、Z方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。

影像仪用途

影像仪主要是二维平面尺寸测量，可高效测量各种精密模具的距离，角度及位置，如长度、宽度、孔距、间距、厚度、半径、圆弧、R角,同心度等。

可用于机械、电子、模具、注塑、五金、橡胶、冲压、接插件、连机器、端子、手机、家电、印刷电路板、钟表、计量检测等领域。

影像仪功能

1. 二维影像测量仪自动巡边测量功能：

2. (自动捕获点(.线.将工件放入软件主页时，只需选择相应的测量元素，软件智能准确地自动绘制工件实时图像中的线.圆等，这种绘图方式比人眼取点更准确、更快，防止人为偏差。

3. 基于智能图像处理的高精度光学辅助对焦和高测功能:

4. Z轴自动型影像测量仪具有自动和手动对焦功能，选择目标区域后，Z轴可以自动或手动移动以搜索清晰的部分。软件自动捕获、辨别，将人为偏差降至Zui低。

3. 地图导航功能:

4. 人性化导航地图功能可以帮助你在大工件上快速定位部分部位，缩短了操作需要的寻找时间。打开地图能够虚拟测量或导航。

5. 全自动和手动CNC测量:

CNC编程测量分为全自动和手动模式CNC模式下，在进行大量工件检验时，只需编程一次测量过程，即可自动进行几次全自动重复测量。

6. 全自动影像测量仪的阵列测量:

阵列测量可以自动测量同一工件上阵列分布的部分，只需要对分布的部分进行编程，并在开始时设置数据标准，即可全程自动测量。
